استاد-رانر به عنوان زیر سازه در ساختمان های اسکلت فلزی یا بتنی دارای دیوارهای خشک به کار برده می شود. سیستم دیوارهای خشک از ورق هایی با مکانیزم نورد سرد شامل این اجزای افقی و عمودی می شوند. از جمله انواع این سازه ها می توان به سازه سقف سبک با ورق گالوانیزه، سازه ال اس اف با دیوارهای کناف را نام برد.
کاربرد استاد و رانر
دیوارهای کاذب از سه قسمت رانرها، استادها و پنل ها تشکیل شده اند. ابتدا رانرها را با تراز کردن کف و سقف نصب می کنند و بعد از آن استادها در فواصل معین روی رانرها قرار می گیرند. این دو نوع پروفیل ها با توجه به استاندارد های DIN و NF تولید می شوند. در نهایت پنل ها روی آن نصب شده و روی آن با درز گیر مخصوص و بتونه پوشیده می شوند و سطح یکنواختی به دست می آید.

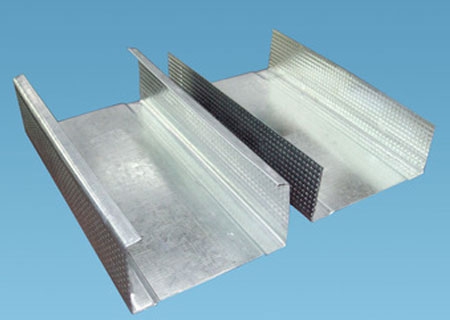

تفاوت میان سازه ی استاد با رانر
سازه رانر و سازه استاد دارای تفاوت هایی بوده اما کارایی هر دو با هم می باشد و به گونه ای مکمل یکدیگر هستند و مقاومت ساختمان را افزایش می دهند و نیروهای کمتری در زمان زلزله به ساختمان وارد می شود.
- سازه استاد به شکل مقطع C شکل (ناودانی شکل) ساخته می شود اما سازه رانر به صورت مقطع U شکل (ناودانی شکل) ساخته می شود.
- در ساختمان های سبک اعضای افقی را رانر و اعضای عمودی را استاد می گویند و به صورت کلی رانر تثبیت کننده ی استاد می باشد.
- سازه استاد به صورت عمودی در دیوارهای خشک به کار می رود که با توجه به نوع فضا در فواصل مختلف 30، 40 و 60 سانتیمتری نصب می شود که زیر سازه اصلی نصب پانل ها می باشد. استاد دارای انواع گوناگونی با شکل و کاربردهای خاص است. استاد های C100 با فاصله های 60 سانتیمتری در دیوارهای ارتفاع بلند (4/5 متری) استفاده می شوند.
- پروفیل رانر به صورت ساپورت یو چنل در اندازه های مختلف 50، 70، 75 و 100 میلیمتری تولید می شود.
- رانرها با قرارگیری افقی در زیرسازه دیوارهای کناف در قسمت بالا و پایین استاد قرار می گیرند و به صورت ریل های استاد می باشند.
- استاد به صورت سازه ی اصلی باربر می باشد که تحمل بارهای وارده را دارد، اما رانر یک سازه غیر باربر می باشد.
- رانر به عنوان قسمت افقی قاب فولادی به کار می رود و در کف و سقف جهت هادی شدن سازه استاد استفاده می شود. در دیوارهای کناف، سازه رانر به عنوان سازه هادی استاد استفاده می شود.
- سازه رانر در دیوارهای کناف در اطراف بازشوها و یا نعل درگاه ها استفاده می شود.
- سازه رانر برای فرم دهی در سقف های کاذب نیز به کار می رود.
- در مکان هایی که نیاز به دستیابی به کد حریق باشد از سازه استاد استفاده می شود.
